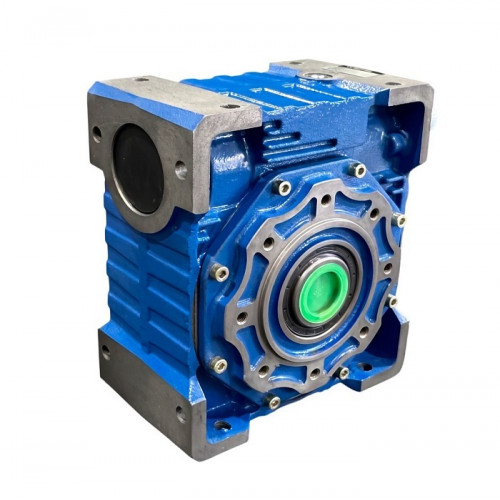

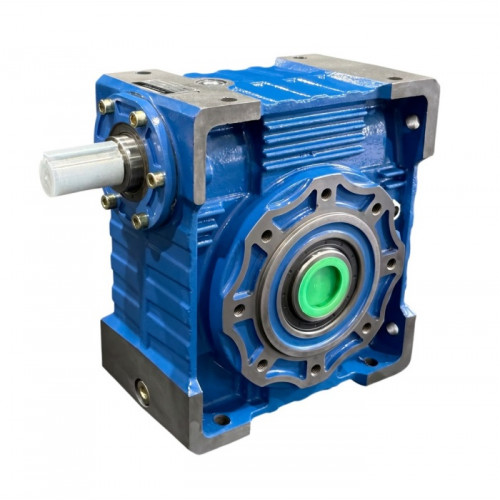

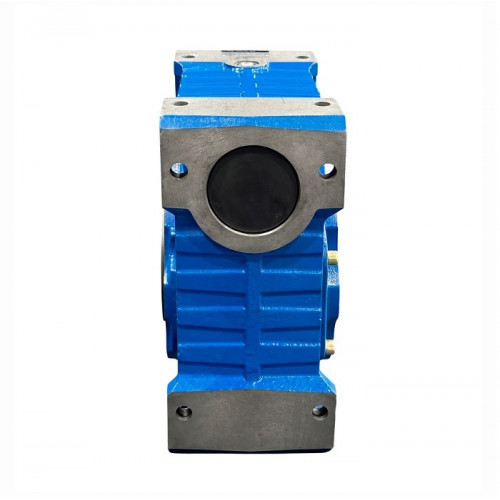

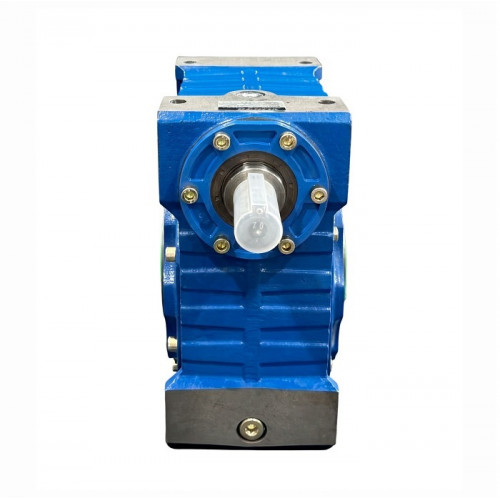

Червячный редуктор RV150

RV150 - червячный редуктор для построения приводов промышленного оборудования, в которых требуется изменить скорость вращения и передать мощность от электродвигателя к рабочему механизму. Он используется в составе механических приводов, где прямое соединение двигателя с исполнительным узлом не позволяет получить необходимые обороты и крутящий момент. Редуктор устанавливается между двигателем и рабочим механизмом и выполняет сразу несколько задач: снижает частоту вращения, увеличивает крутящий момент на выходе и позволяет согласовать характеристики электродвигателя с технологическим процессом. RV150 может применяться как при изготовлении нового оборудования, так и при ремонте или модернизации уже работающих приводов.

Для чего используют RV150

Большинство стандартных асинхронных двигателей рассчитано на относительно высокие обороты. Однако рабочему механизму далеко не всегда требуется такая скорость. Например, конвейерная лента, ролик, механизм подачи или технологический узел может работать со значительно меньшей частотой вращения. Использование редуктора позволяет решить эту задачу без перехода на специальный низкооборотный электродвигатель. RV150 преобразует параметры вращения двигателя в характеристики, необходимые рабочему механизму. Именно поэтому перед выбором редуктора важно определить не только мощность двигателя, но и конечные параметры оборудования.

Преимущества червячного редуктора RV150

Области применения RV150

Червячный редуктор RV150 может использоваться в приводах различного промышленного оборудования. В зависимости от передаточного отношения, двигателя и характера нагрузки возможны следующие варианты применения:

- ленточные и роликовые конвейеры;

- транспортеры производственных линий;

- механизмы подачи материалов;

- станочное оборудование;

- упаковочные машины;

- технологические установки;

- приводные ролики;

- механизмы перемещения;

- автоматизированные производственные комплексы;

- вспомогательные механизмы промышленного оборудования.

Перед установкой необходимо убедиться, что выбранная конфигурация соответствует расчетной нагрузке.

Как выбрать подходящий RV150

Для корректного подбора редуктора необходимо рассматривать весь привод целиком.

1. Мощность двигателя

Мощность электродвигателя должна соответствовать допустимым характеристикам редуктора. Использование чрезмерно мощного двигателя без проверки нагрузки может привести к перегрузке механической передачи.

2. Обороты двигателя

Этот параметр используется для определения необходимой скорости выходного вала.

3. Передаточное отношение

Чем больше передаточное отношение, тем сильнее снижается скорость вращения. При этом увеличивается крутящий момент на выходе с учетом потерь передачи.

4. Требуемый момент

Необходимо знать, какое усилие должен развивать рабочий механизм. Особое внимание уделяется запуску оборудования, когда нагрузка может быть выше номинальной.

5. Режим эксплуатации

Периодическая работа, продолжительный цикл, частые включения и остановки создают разные условия для редуктора.

6. Монтаж

Проверяются посадочные и присоединительные размеры, положение входного и выходного валов и возможность размещения редуктора в существующей конструкции.

Расчет скорости привода

Чтобы предварительно определить скорость выходного вала, используют передаточное отношение редуктора.

Упрощенная зависимость выглядит следующим образом:

n₂ = n₁ / i

где:

Например, двигатель с частотой вращения 1500 об/мин и редуктор с передаточным отношением 30:1 дадут расчетную скорость около 50 об/мин на выходе.

Такой расчет позволяет еще до покупки понять, подходит ли выбранная комбинация для конкретного механизма.

RV150 в составе мотор-редуктора

Для получения готового приводного решения RV150 можно использовать совместно с электродвигателем.

Получается стандартная последовательность:

электродвигатель → RV150 → рабочий механизм

При необходимости регулирования скорости в систему добавляется частотный преобразователь:

частотный преобразователь → электродвигатель → RV150 → рабочий механизм

Такой вариант дает возможность не только снизить обороты механическим способом, но и изменять скорость двигателя в процессе эксплуатации.

Например, это может быть полезно для конвейера, где скорость движения продукции необходимо изменять в зависимости от производительности линии.

Что учитывать при работе с частотным преобразователем

При использовании частотного преобразователя важно учитывать, что снижение частоты вращения двигателя не всегда означает пропорциональное снижение всех эксплуатационных ограничений.

При длительной работе двигателя на низкой скорости может уменьшаться эффективность его собственного охлаждения. Поэтому для регулируемого привода необходимо учитывать диапазон частот, нагрузку и продолжительность работы. Редуктор при этом также должен работать в допустимом режиме по моменту и тепловой нагрузке.

RV150 для замены существующего редуктора

Если RV150 подбирается взамен уже установленного редуктора, не стоит ориентироваться только на типоразмер.

Перед покупкой желательно сравнить:

передаточное отношение;

мощность подключаемого двигателя;

диаметр выходного вала;

размеры посадочного места;

способ крепления;

положение валов;

требуемый крутящий момент;

условия эксплуатации.

Особенно важно проверить геометрические размеры. Даже редукторы одного семейства могут отличаться присоединением и не всегда являются прямой заменой друг другу.

Подбор RV150 в ED-74

В ED-74 можно подобрать червячный редуктор RV150 для промышленного привода и согласовать его с электродвигателем и другими компонентами системы.

Для подбора желательно предоставить:

- мощность двигателя;

- частоту вращения;

- необходимую скорость рабочего механизма;

- характер нагрузки;

- режим эксплуатации;

- требования к монтажу.

Если точные технические параметры неизвестны, можно описать оборудование и задачу, которую должен выполнять привод. Это позволит определить основные характеристики и подобрать подходящий вариант.

Червячный редуктор RV150 - решение для построения приводов, где требуется передать вращение от электродвигателя к рабочему механизму с необходимым снижением скорости и увеличением крутящего момента.
