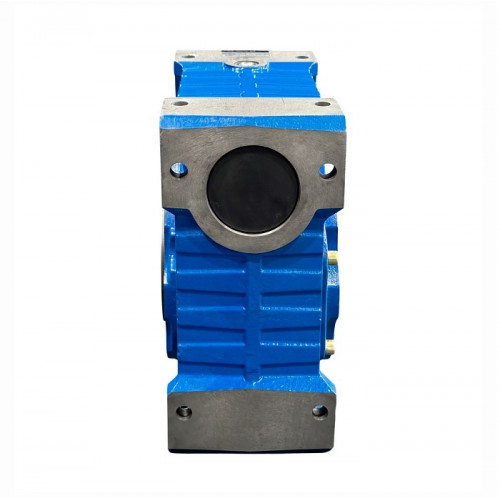

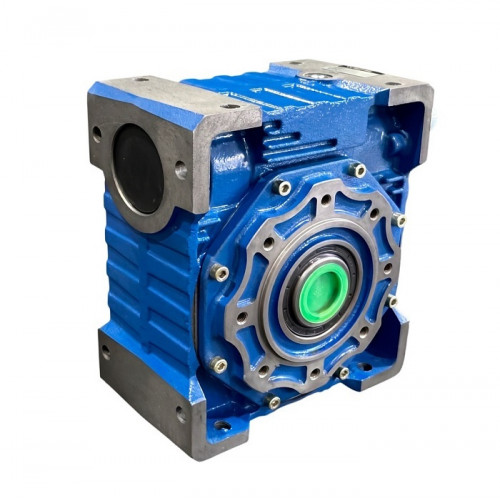

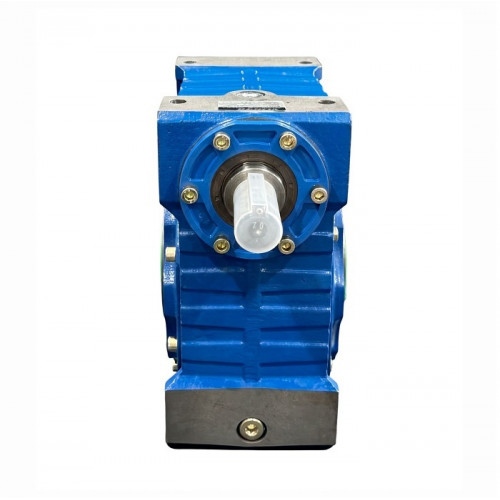

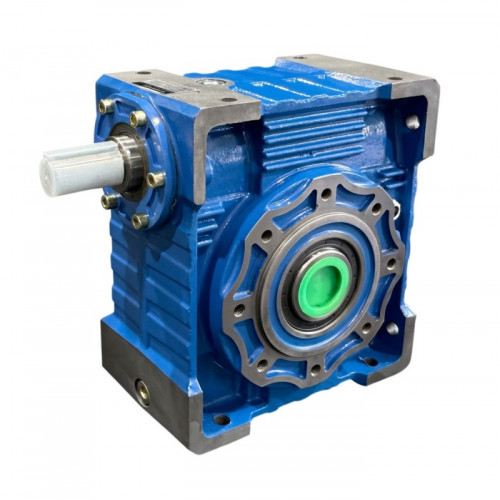

Червячный редуктор RV130

Червячный редуктор RV130 предназначен для передачи вращения от электродвигателя к рабочему механизму с изменением скорости и увеличением крутящего момента на выходном валу. Такой тип редуктора применяется в приводах промышленного оборудования, станков, конвейеров, механизмов подачи и различных автоматизированных установок. RV130 выбирают в тех случаях, когда необходимо согласовать высокую частоту вращения электродвигателя с более низкой скоростью рабочего органа. Использование редуктора позволяет получить требуемые характеристики привода без необходимости применять специальный низкооборотный двигатель.

Зачем нужен RV130 в приводной системе

Асинхронный электродвигатель обычно развивает значительно более высокую скорость вращения, чем требуется рабочему механизму. Например, распространенные двигатели имеют номинальную частоту вращения около 1500 или 3000 об/мин. Рабочему органу конвейера, механизма подачи или технологической машины такая скорость зачастую не нужна. Червячный редуктор RV130 решает эту задачу путем механического снижения оборотов. При этом крутящий момент на выходе увеличивается, что позволяет адаптировать двигатель к условиям работы оборудования. Именно поэтому редуктор является важной частью привода, а его характеристики необходимо подбирать совместно с электродвигателем и нагрузкой.

Особенности червячной передачи

Основу редуктора составляет червячная пара, состоящая из червяка и червячного колеса. Такая конструкция позволяет получить значительное изменение частоты вращения в одном компактном редукторном узле. К основным особенностям такого решения относятся:

снижение частоты вращения выходного вала;

увеличение крутящего момента;

плавная передача движения;

компактная компоновка привода;

возможность сочетания с различными электродвигателями;

удобное применение в автоматизированных механизмах.

При эксплуатации необходимо учитывать, что червячная передача имеет потери мощности и выделяет тепло. Поэтому выбор редуктора должен учитывать не только мощность двигателя, но и продолжительность работы, нагрузку и условия окружающей среды.

Где применяется RV130

Типоразмер RV130 может использоваться в различных промышленных приводах. Конкретная область применения определяется передаточным отношением, мощностью двигателя, допустимым моментом и конструкцией механизма. Возможные области использования:

Как правильно подобрать RV130

Размер редуктора сам по себе не определяет его пригодность для конкретного оборудования. Перед покупкой необходимо сопоставить несколько параметров.

Особенно важно учитывать динамические нагрузки. Механизм, который работает практически без изменения сопротивления, и привод с частыми пусками, остановками и реверсами предъявляют к редуктору разные требования.

Как определить необходимую скорость выходного вала

Расчет скорости выполняется на основании оборотов двигателя и передаточного отношения редуктора.

Упрощенная формула:

n₂ ≈ n₁ / i

где:

n₁ - обороты входного вала;

n₂ - расчетные обороты выходного вала;

i - передаточное отношение.

Например, если используется двигатель с частотой вращения 1500 об/мин и редуктор с отношением 30:1, расчетная скорость выходного вала составит около 50 об/мин.

Такой предварительный расчет позволяет определить, соответствует ли выбранная комбинация двигателя и редуктора требованиям оборудования.

RV130 с электродвигателем и частотным преобразователем

Для создания регулируемого привода RV130 можно использовать вместе с асинхронным электродвигателем и частотным преобразователем.

Схема системы:

частотный преобразователь → электродвигатель → RV130 → рабочий механизм

Частотный преобразователь изменяет скорость двигателя, а редуктор дополнительно снижает ее до необходимого уровня на выходном валу. Такой вариант особенно удобен для оборудования, где скорость рабочего процесса может изменяться. Например, оператор может настроить скорость конвейера или механизма подачи под конкретный технологический режим. При проектировании регулируемого привода необходимо учитывать допустимый диапазон работы двигателя, тепловой режим и нагрузку на редуктор.

RV130 как замена существующего редуктора

Если RV130 приобретается вместо установленного редуктора, ориентироваться только на название модели не рекомендуется. Даже при совпадении типоразмера необходимо проверить:

- передаточное отношение;

- мощность двигателя;

- диаметр и конфигурацию валов;

- способ крепления;

- положение выходного вала;

- присоединительные размеры;

- допустимую нагрузку.

Если старый редуктор вышел из строя, полезно предоставить его маркировку и фотографию. Это позволит быстрее определить совместимое решение.

Купить червячный редуктор RV130 в ED-74

ED-74 предлагает приводное оборудование для производственных, станочных и технологических задач. Червячный редуктор RV130 можно подобрать как отдельный компонент или использовать совместно с электродвигателем и частотным преобразователем.

Для точного подбора достаточно сообщить основные параметры оборудования: мощность и обороты двигателя, требуемую скорость выходного вала, характер нагрузки и режим работы.

Если готовых исходных данных нет, можно описать сам механизм и его назначение. Специалисты ED-74 помогут определить основные параметры привода и подобрать подходящую конфигурацию.

RV130 - практичный вариант для построения приводов, где необходимо преобразовать высокие обороты электродвигателя в более медленное и контролируемое вращение рабочего механизма с требуемым крутящим моментом.
