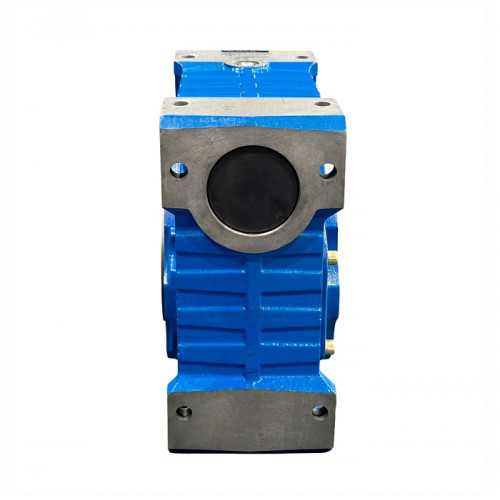

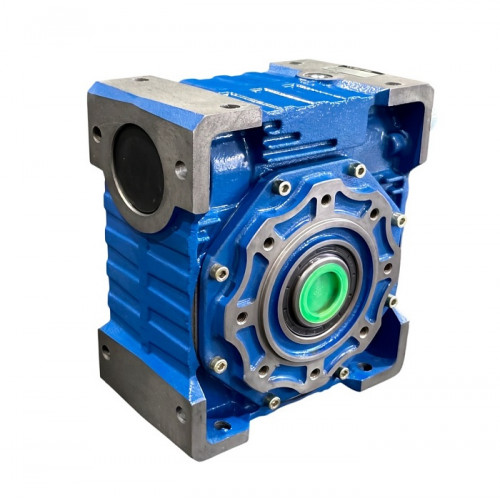

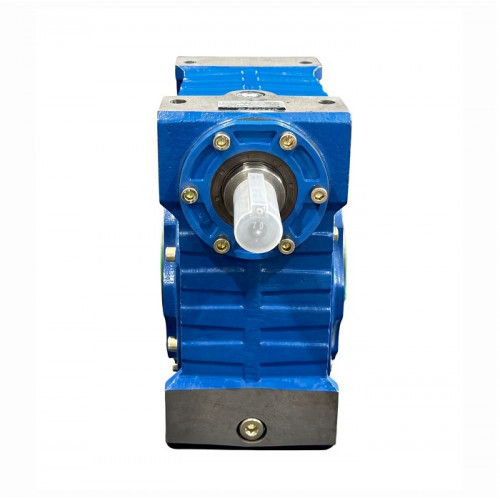

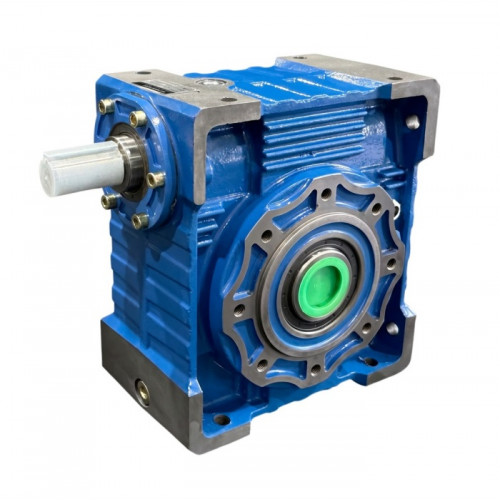

Червячный редуктор RV110 50:1

Червячный редуктор RV110 50:1 предназначен для механических приводов, в которых необходимо получить невысокую скорость вращения рабочего механизма при использовании стандартного электродвигателя. Передаточное отношение 50:1 обеспечивает значительное снижение оборотов и позволяет передавать на выходной вал более высокий крутящий момент. RV110 может применяться при создании новых приводов, замене редуктора на существующем оборудовании и модернизации производственных механизмов. Благодаря червячной передаче такой тип редуктора удобно использовать там, где требуется компактное размещение элементов привода и плавное вращение выходного вала.

Когда требуется передаточное отношение 50:1

Не каждому механизму необходимы высокие обороты электродвигателя. Конвейер, механизм подачи, привод ролика или технологический узел может работать значительно медленнее, чем вращается вал стандартного двигателя. Именно для таких задач используется передача 50:1. При двигателе с номинальной частотой вращения 1500 об/мин расчетная скорость на выходе редуктора составит около 30 об/мин. Если двигатель имеет 3000 об/мин, теоретическая скорость выходного вала будет около 60 об/мин. Эти значения являются расчетными. Реальная работа привода зависит от характеристик конкретного оборудования, нагрузки и условий эксплуатации.

Где можно использовать RV110

Типоразмер RV110 подходит для различных механизмов, где требуется существенное понижение скорости вращения. Возможные варианты применения:

- привод ленточных и роликовых конвейеров;

- оборудование для перемещения материалов;

- механизмы подачи заготовок;

- производственные и упаковочные машины;

- станочные установки;

- технологические линии;

- автоматизированные приводные системы;

- механизмы вращения и перемещения рабочих элементов.

При выборе редуктора для конкретного оборудования необходимо сопоставить требуемый момент с допустимой нагрузкой редуктора и мощностью двигателя.

Что дает червячный редуктор

Червячная передача позволяет реализовать большое передаточное отношение в одном редукторном узле. Это может упростить конструкцию привода по сравнению с использованием нескольких отдельных ступеней передачи. Для оборудования важна и сама характеристика движения. При исправном и правильно рассчитанном приводе червячный редуктор обеспечивает плавную передачу вращения от двигателя к рабочему механизму. При этом червячная передача имеет определенный уровень потерь, поэтому часть энергии преобразуется в тепло. При подборе оборудования для продолжительной эксплуатации необходимо учитывать мощность, нагрузку, скорость вращения и условия охлаждения.

Подбор двигателя для RV110 50:1

Редуктор нельзя выбирать изолированно от двигателя. Для получения работоспособного привода необходимо проверить совместимость обоих компонентов.

В первую очередь определяют:

Мощность электродвигателя. - Она должна соответствовать допустимой нагрузке редуктора.

Частоту вращения. - При известном передаточном отношении можно заранее рассчитать ориентировочную скорость выходного вала.

Крутящий момент. - Этот параметр особенно важен при работе с тяжелыми механизмами и при запуске оборудования под нагрузкой.

Рабочий цикл. - Если привод используется непрерывно, требования к тепловому режиму будут выше, чем при периодической работе.

Характер нагрузки. - Равномерная нагрузка и частые динамические изменения создают разные условия для редуктора.

Конструкцию оборудования. - Нужно проверить способ установки и соответствие присоединительных размеров.

Для точного выбора лучше исходить от параметров рабочего механизма, а не только от мощности установленного двигателя.

Расчет выходной скорости

Передаточное отношение позволяет предварительно оценить частоту вращения выходного вала.

Упрощенно используется следующая зависимость:

n₂ ≈ n₁ / 50

где:

n₁ - частота вращения входного вала;

n₂ - расчетная частота вращения выходного вала;

50 - передаточное отношение.

Например, двигатель 1500 об/мин дает расчетно около 30 об/мин на выходе, а двигатель 1000 об/мин - около 20 об/мин.

Такой расчет помогает на начальном этапе определить, соответствует ли RV110 50:1 требованиям оборудования. Для окончательного выбора необходимо учитывать реальные технические характеристики редуктора.

Использование RV110 с частотным преобразователем

Если фиксированной скорости недостаточно, привод можно дополнить частотным преобразователем. Он изменяет частоту питания электродвигателя и позволяет регулировать его обороты.

В результате можно получить регулируемый привод:

частотный преобразователь → электродвигатель → RV110 50:1 → рабочий механизм

Изменение скорости двигателя приводит к изменению скорости выходного вала редуктора. Такое решение удобно для оборудования, где скорость подачи или перемещения необходимо менять в зависимости от технологического процесса. При этом частотный преобразователь также должен соответствовать мощности и типу двигателя, а диапазон регулирования необходимо выбирать с учетом особенностей конкретного привода.

На что обратить внимание перед покупкой

Чтобы RV110 50:1 корректно работал в составе оборудования, перед заказом желательно подготовить несколько исходных данных:

мощность электродвигателя;

номинальные обороты;

требуемые обороты выходного вала;

предполагаемый крутящий момент;

характер нагрузки;

продолжительность рабочего цикла;

способ установки;

размеры существующего посадочного места.

Если редуктор приобретается взамен установленного изделия, полезно предоставить его маркировку и фотографии. Это помогает быстрее определить подходящую замену и избежать ошибки с монтажными размерами.

Червячный редуктор RV110 50:1 в ED-74

ED-74 предлагает подбор приводных компонентов для промышленного и технологического оборудования. Червячный редуктор RV110 50:1 можно рассматривать как отдельный элемент или как часть готовой системы с электродвигателем и частотным преобразователем.

Если вы проектируете привод самостоятельно, сообщите специалистам ED-74 мощность и обороты двигателя, требуемую скорость механизма и характер нагрузки. На основании этих данных можно подобрать оптимальную конфигурацию.

RV110 50:1 подходит для приводов, где стандартную скорость электродвигателя необходимо значительно снизить и передать вращение рабочему механизму с требуемым крутящим моментом.
