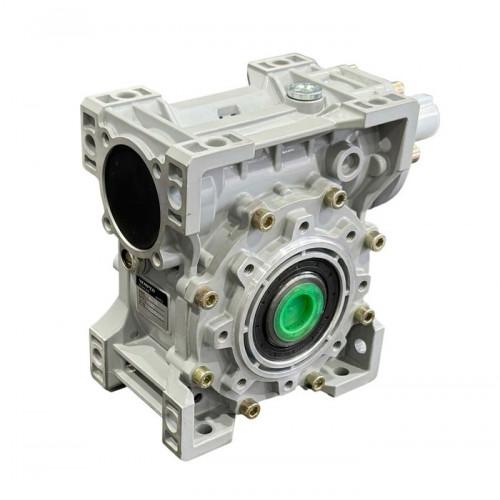

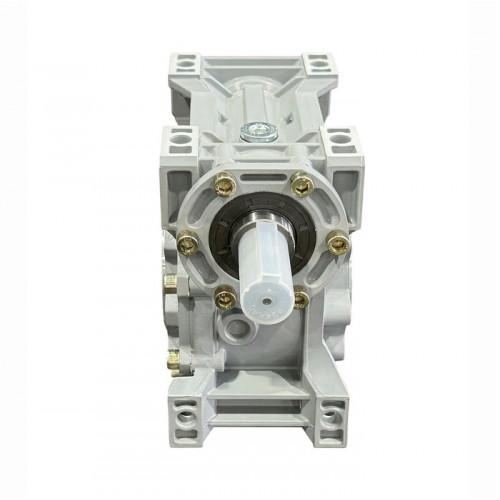

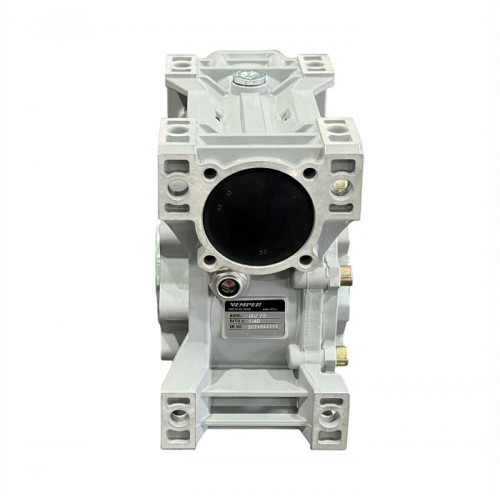

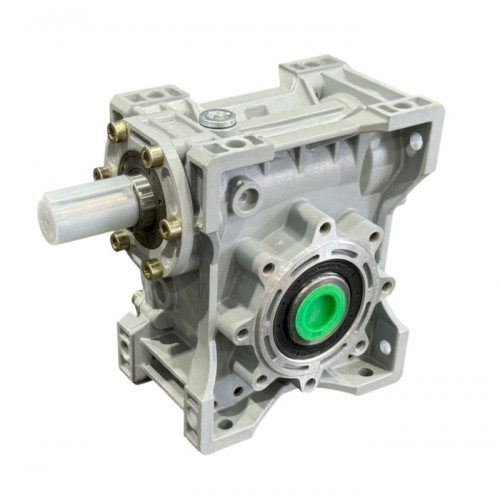

Червячный редуктор RV090 50:1

RV090 50:1 - червячный редуктор для построения приводов, в которых двигатель должен работать на более высокой скорости, а рабочему механизму требуется значительно меньшее количество оборотов. Передаточное отношение 50:1 позволяет существенно снизить скорость вращения выходного вала и использовать двигатель для задач, где прямое подключение к исполнительному механизму было бы неэффективным. Такой редуктор может применяться при изготовлении нового оборудования, модернизации существующих установок или замене аналогичного приводного узла. При этом RV090 следует рассматривать как часть всей системы: характеристики двигателя, нагрузки и рабочего механизма должны соответствовать возможностям редуктора.

Что означает RV090 50:1

Обозначение 50:1 характеризует передаточное отношение червячной передачи. Теоретически на один оборот выходного вала приходится 50 оборотов входного.

Например, при использовании электродвигателя с частотой вращения 1500 об/мин расчетная скорость выходного вала составит около 30 об/мин. При двигателе на 3000 об/мин этот показатель будет примерно 60 об/мин. На практике итоговые характеристики привода зависят от конкретного двигателя, нагрузки и условий эксплуатации. Поэтому перед заказом важно определить не только требуемые обороты, но и необходимый момент на выходном валу.

Где востребован редуктор RV090

RV090 50:1 может использоваться в приводах, где рабочему механизму требуется относительно медленное и равномерное движение. Типичные примеры применения:

- транспортеры и конвейеры;

- механизмы подачи сырья и заготовок;

- приводные ролики;

- станочное и технологическое оборудование;

- упаковочные машины;

- автоматические линии;

- поворотные механизмы;

- различные производственные установки.

Для каждого конкретного оборудования необходимо проверить допустимую нагрузку и совместимость редуктора с электродвигателем.

Чем удобна червячная передача

Червячная схема передачи позволяет получить большое снижение скорости при сравнительно компактном исполнении приводного узла. Это особенно удобно, когда конструкция оборудования ограничена по месту установки и нет желания использовать несколько последовательно соединенных зубчатых ступеней. Еще одно преимущество - плавный характер работы передачи. При правильно рассчитанной нагрузке привод способен обеспечивать стабильное вращение рабочего механизма, что важно для многих технологических операций. Однако червячный редуктор не следует выбирать только по принципу «чем больше передаточное число, тем лучше». У передачи есть собственные потери мощности и тепловые ограничения. Поэтому для продолжительной работы необходимо учитывать реальную нагрузку и режим эксплуатации.

Как понять, подходит ли RV090 50:1

Перед приобретением редуктора желательно собрать основные параметры будущего привода.

Мощность двигателя. Она должна находиться в допустимом диапазоне для выбранного редуктора.

Обороты двигателя. Этот показатель вместе с передаточным числом определяет частоту вращения выходного вала.

Требуемая скорость механизма. Если рабочему органу необходимо, например, около 30 об/мин, двигатель на 1500 об/мин в сочетании с передачей 50:1 дает подходящую расчетную величину.

Крутящий момент. Нужно определить, какой момент необходим рабочему механизму не только во время обычной работы, но и при запуске.

Режим нагрузки. Периодическая работа, постоянная эксплуатация, частые пуски и остановки создают разные требования к приводу.

Монтаж. Перед установкой проверяют положение валов, присоединительные размеры и возможность физического размещения редуктора в оборудовании.

Такой подход помогает избежать ситуации, когда редуктор формально подходит по передаточному числу, но не соответствует нагрузке.

RV090 50:1 с частотным преобразователем

Если скорость рабочего механизма необходимо менять в процессе работы, привод можно дополнить частотным преобразователем.

В этом случае система работает по схеме:

электродвигатель → RV090 50:1 → рабочий механизм

а частотный преобразователь управляет частотой вращения двигателя.

Изменяя частоту, можно корректировать скорость выходного вала редуктора. Это удобно для конвейеров, механизмов подачи, станочного оборудования и автоматизированных линий, где скорость процесса может меняться в зависимости от выполняемой операции.

При проектировании такого решения важно учитывать допустимый диапазон регулирования двигателя, нагрузку на редуктор и условия охлаждения электродвигателя при работе на пониженной скорости.

RV090 как часть готового привода

В реальном оборудовании редуктор редко является самостоятельным элементом. Наиболее рационально подбирать его вместе с двигателем и, при необходимости, частотным преобразователем.

Например, для проектируемого механизма можно последовательно определить:

Такой подбор позволяет получить не просто подходящий по маркировке редуктор, а согласованный привод, рассчитанный под реальные условия работы.

Купить RV090 50:1 в ED-74

Червячный редуктор RV090 50:1 можно использовать как основу для приводов промышленного и технологического оборудования, где требуется существенное снижение оборотов двигателя.

В ED-74 можно подобрать редуктор под конкретный двигатель и рабочий механизм. Для консультации достаточно предоставить мощность и обороты двигателя, требуемую скорость выходного вала, характер нагрузки и, если возможно, размеры места установки.

Если вы собираете привод с нуля, специалисты ED-74 помогут определить совместимую комбинацию электродвигатель + редуктор, а при необходимости - дополнить ее частотным преобразователем.

RV090 50:1 - решение для тех случаев, когда стандартные обороты электродвигателя необходимо преобразовать в значительно более медленное вращение рабочего механизма с требуемым крутящим моментом.
